P. 22

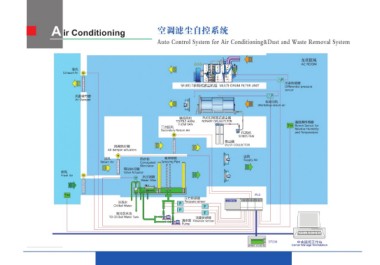

A ir Conditioning                                                   空调滤尘自控系统

                                                                    Auto Control System for Air Conditioning&Dust and Waste Removal System

                                                                                                                                                                               车间区域
                                                                                                                                                                               AC ROOM

        排风                                                                         SFU017多筒式滤尘机组 MULTI-DRUM FILTER UNIT                                   压差传感器
Exhaust Air                                                                                                                                               Differential pressure
                                                                                                                                                          sensor
           风量调节窗
            Air Damper                                                                                                                                           车间回风
                                                                                                                                                          Workshop return air

                                                                                     轴流风机         FU032转笼式滤尘器                                                                  温湿度传感器
                                                                                   TEXTILE AXIAL  ROTARY DRUM FILTER                                                           Romm Sensor for
                                                                                                                                                                               Relative Humidity
                                                                                      FLOW FAN                                          FC风机                                   and Temperature
                                                                    二次回风                                                                 SERIES FAN
                                                                    Secondary Return Air                                集尘器
                                                                                                                          DUST-COLLECTOR
                              风阀执行器
                        Air damper actuators                                                                                              送风
                                                                                                                                              Supply Air
                           回风                      挡水板                喷淋排管
                        Return Air                   Corrugated     Spraying Pipe
                                                     Eliminator
新风                                  电动执行器
Frash Air                           Valve Actuator

                                                     水过滤器
                                                      Water Filter

                                冷冻水                                                  压力传感器
                            Chilled Water                                            Pressure sensor

                              至冷冻水池                                                             流量传感器
                        TO Chilled Water Tank                                      清水泵 Flowrate sensor
                                                                                   Pump
